詳細說明

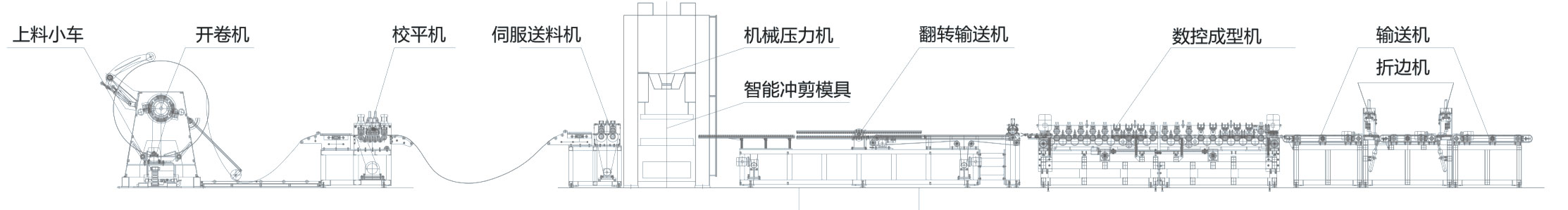

貨架底板生產線布置圖
該線集鋼卷開卷、校平、沖孔、沖缺口、壓印、切斷、輥壓成型、切斷折邊、數控定位折邊等工藝為一體，高度自動化生產，操作方便，提高了生產效率，降低了生產成本，降低了人工勞動強度，大幅增加盒型件生產在市場上的競爭力。

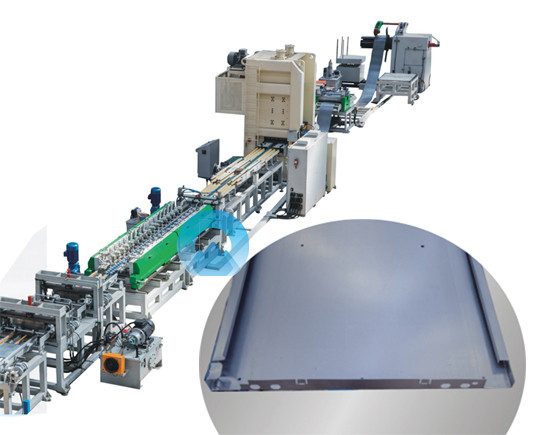

貨架隔板冷彎生產線概述
設備概述：
1.生產效率高、人力成本投入低
一次性實現從卷板上料到單件成型下線的連續生產，生產速度高，而且只需3分鐘，即可調換生產規格時間短。采用自動化工控技術，與傳統分散多工序多人加工相比，整線可只需1人操作巡視，不但大幅度減少了操作員數量，從多個縮減為一個，而且減輕了人力勞動強度，免去了靠人力搬運、定位;還大幅降低了對操作員的能力要求，大大降低了人力成本。
2.節省材料 、可生產盒型件規格多
采用數控無級快速調整規格技術，無需調整規格后調試，可以節省大量由于換規格而產生的試機廢料，節省了板料投入成本。
生產寬度范圍可以根據用戶要求設計，無級可調;寬度、長度、高度范圍根據用戶要求設計；各參數尺寸由操作員設定。

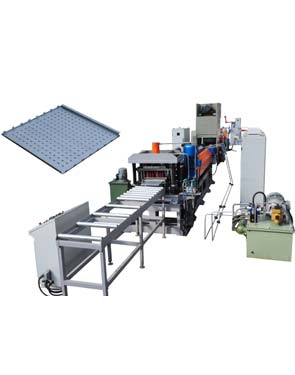

貨架隔板冷彎生產線
技術參數:
| 參數表 | 項目 | 單位 | 參數 | 備注 | |
| 1 | 原材料規格 | 鋼材類型 | q300冷軋鋼板、鍍鋅鋼板、色漆板,不銹鋼板 | ||
| 強度 | MPa | ||||
| 厚度 | mm | 1—2.5mm | |||
| 卷料內直徑 | mm | 400mm | |||
| 重量 | T | 10 | |||
| 2 | 版型寬度 | mm | 280--680 | ||
| 3 | 生產線速度 | m/min | 40 | ||
| 4 | 軋輥材質 | D2淬火處理 | |||
| 5 | 軋輥驅動方式 | 外部電機驅動 | |||
| 6 | 操作程序 | Windows2000 | |||
| 7 | 總電機功率 | Kw | 21.5 | ||
| 8 | 控制系統 | PLC自動化控制 | |||
| 9 | 維度(L*W*H) | m | 11X1.3X1 | ||
